TD1鋼筋桁架樓承 現貨足
TD1型鋼筋桁架樓承板包含：TD1-70、TD1-80、TD1-90、TD1-100、TD1-110、TD1-120型鋼筋桁架樓承板相關參數。
訂購熱線：188-1199-6168
TD1鋼筋桁架樓板是將鋼筋加工成鋼筋桁架，然后將其與鍍鋅異型板焊接在一起的一體成型模板。在施工階段，鋼筋桁架樓板具有經濟，方便，安全，可靠等特點，已被多層車間，多層，高層和超高層建筑等建筑和建筑領域廣泛使用。高層鋼結構建筑物和各種不規則地面，混凝土結構和高速鐵路等。
TD1鋼筋桁架樓承板是在壓型樓承板的基礎上改進而來，作為第三代樓承板，是將樓板中的鋼筋在工廠加工成鋼筋桁架，并將鋼筋與鍍鋅壓型板焊接成一體的組合模板，施工階段，進行簡單樓板的鋪設工程，焊接栓釘，便可澆筑混凝土，減少了模板架設和拆卸工程，實現了機械化生產，大大提高了樓板施工效率。
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
四、TD1鋼筋桁架樓承板型號參數：
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD1鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
上一個：TD7型鋼筋桁架樓承板[經久耐用] 下一個：TD3型鋼筋桁架樓承板
TD1鋼筋桁架樓承板是在壓型樓承板的基礎上改進而來，作為第三代樓承板，是將樓板中的鋼筋在工廠加工成鋼筋桁架，并將鋼筋與鍍鋅壓型板焊接成一體的組合模板，施工階段，進行簡單樓板的鋪設工程，焊接栓釘，便可澆筑混凝土，減少了模板架設和拆卸工程，實現了機械化生產，大大提高了樓板施工效率。

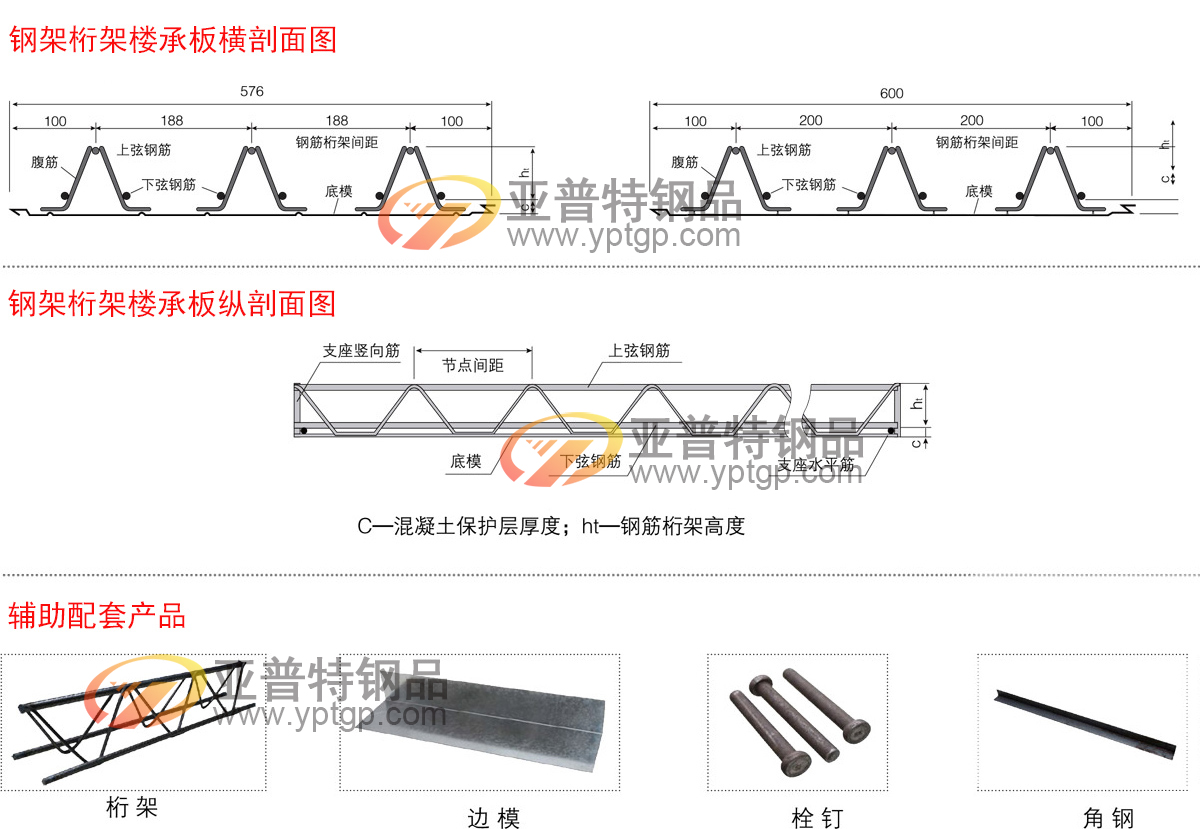

一、TD1型鋼筋桁架樓承板產品規格

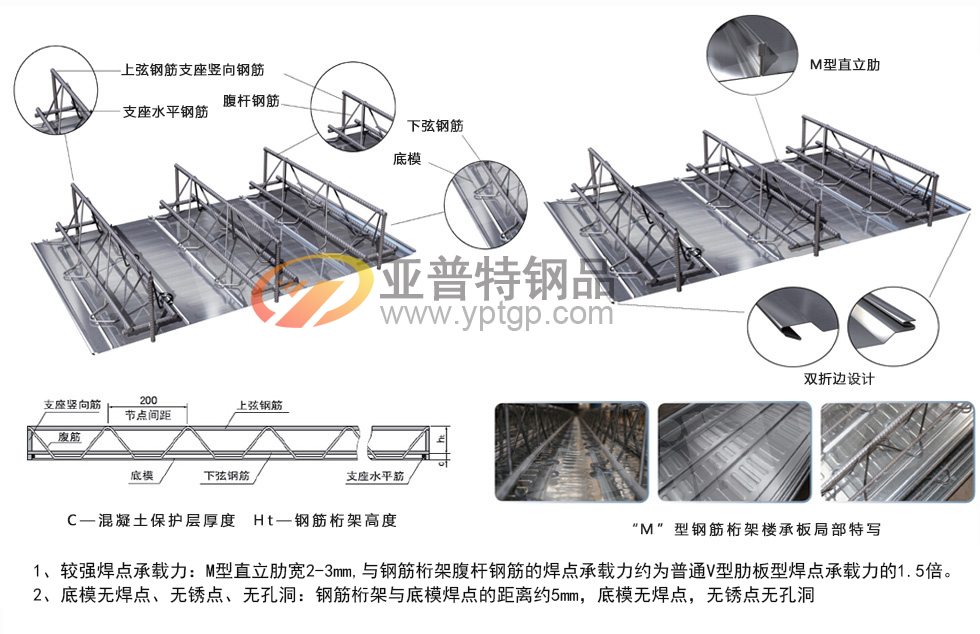

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
二、TD1鋼筋桁架樓承板構成與材料參數：
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
三、TD1鋼筋桁架樓承板使用優勢：
1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯 可設計為雙向板 ，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐 。
3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板 底模不參與使用階段受力，不需考慮防火、防腐問題 。
4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震 栓釘焊接質量更容易保證。
5.比較：?jiǎn)渭儤浅邪灞容^，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。
四、TD1鋼筋桁架樓承板型號參數：
|
模板型號
|
桁架高度/(mm)
|
上弦/腹桿/下弦直徑/(mm)
|
中和軸高度Yo/(mm)
|
慣性矩Io
|
樓板厚度
|
施工階段鋼筋桁架
|
|
|
板簡支
|
板連續
|
||||||
|
TD1-70
|
70
|
8、4、6
|
47.65
|
1.059
|
100
|
1.9
|
1.8
|
|
TD1-80
|
80
|
52.35
|
1.421
|
110
|
2
|
2
|
|
|
TD1-90
|
90
|
57.06
|
1.837
|
120
|
2.1
|
2
|
|
|
TD1-100
|
100
|
61.77
|
2.305
|
130
|
2.1
|
2
|
|
|
TD1-110
|
110
|
8、4.5、6
|
66.47
|
2.826
|
140
|
2.2
|
2.2
|
|
TD1-120
|
120
|
71.18
|
3.401
|
150
|
2.2
|
2.2
|
|
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
六、TD1鋼筋桁架樓承板應用領域:廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD1鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知：
感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：
1）對產品的具體要求（尺寸、型號、功能要求等）。
2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。
3）交貨條件（時間、地點等）。

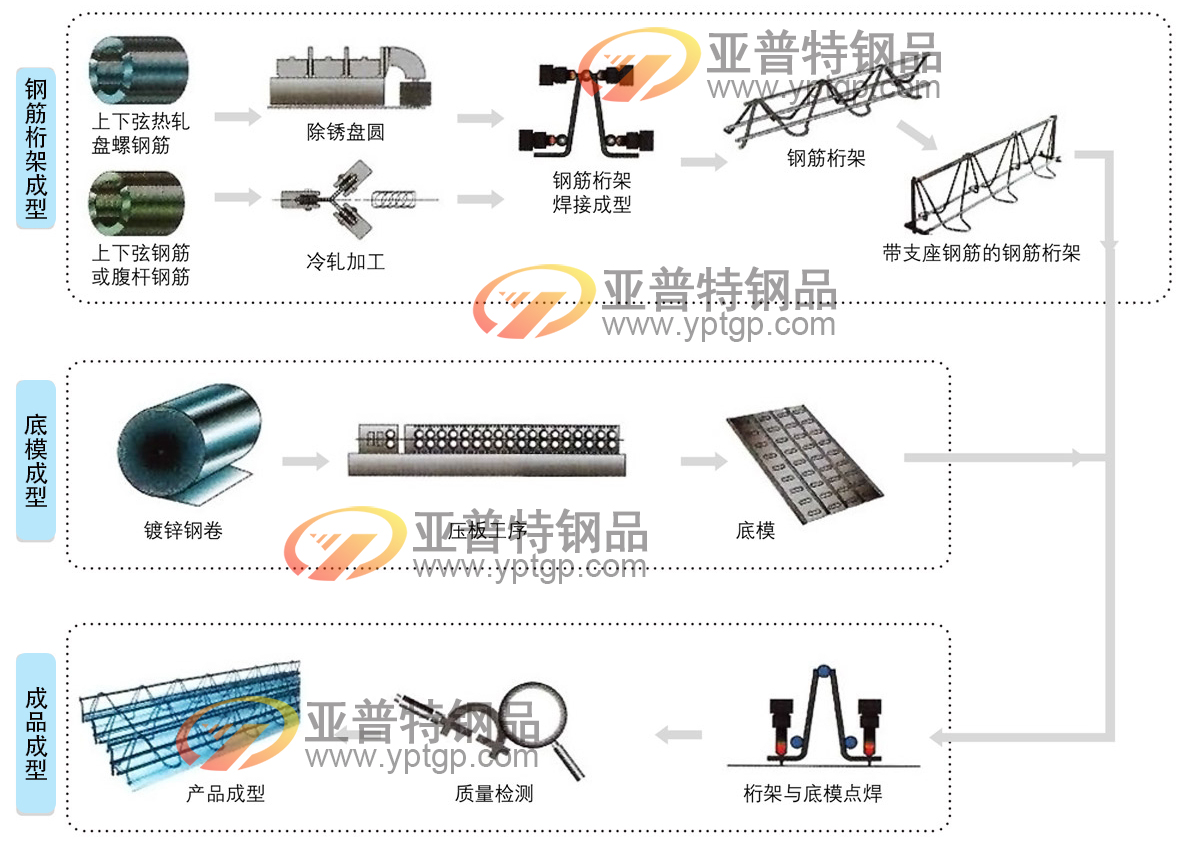

八、生產工藝流程：
八、生產工藝流程：

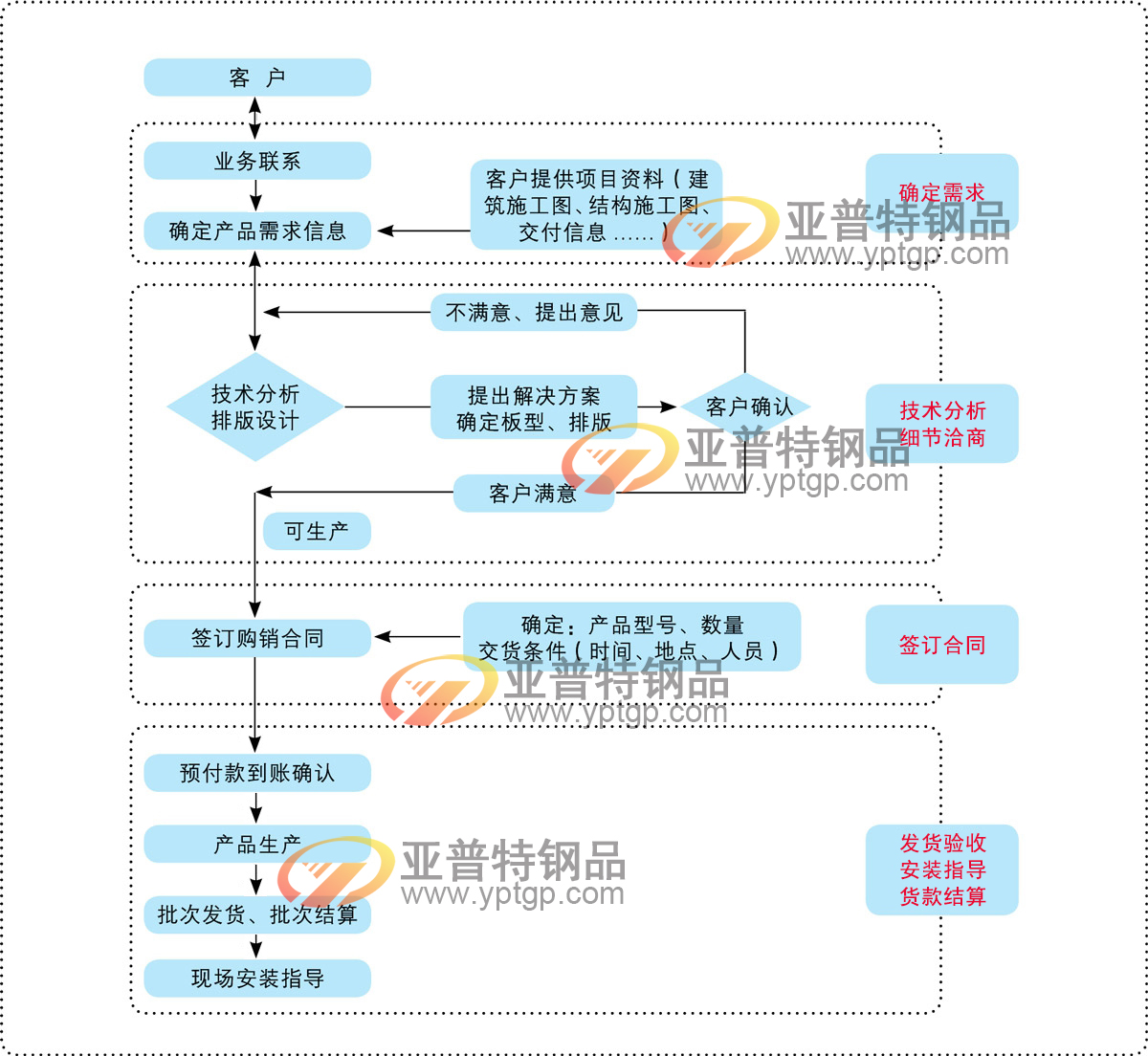

九、訂貨流程：
1）業務聯系→2）建立用戶檔案→3）確定需求信息→4）簽訂買賣合同→5）備料預付款到賬確認→6）產品生產→7）發貨驗收→8）售后安裝指導。
